Nowy wysoce wydajny, elastyczny kabel do zastosowań VFD

Belden

Czy potrzebujesz kabla VFD (Variable Frequency Drive) do zastosowań na maszynie, gdzie będzie on w ciągłym ruchu? A może potrzebujesz go do instalacji w ciasnych przestrzeniach?
Do tej pory takie sytuacje były trudne do rozwiązania. Z jednej strony, konstrukcja VFD i standardowy drut budowlany THHN lub kabel płaski nie zapewniają odpowiedniej ochrony systemu VFD lub wymaganej giętkości. Z drugiej strony, wysokowydajny kabel Belden VFD nie wymagał dużej elastyczności.


Poprzez sterowanie silnikami przy zmiennych prędkościach, VFD oszczędzają energię i poprawiają kontrolę procesu. Generują one jednak również zakłócenia elektryczne, które mogą zakłócać działanie urządzeń, sieci i systemów sterowania. Takie zakłócenia mogą prowadzić do przerywanej zmienności procesu, a nawet przestojów. Wysokowydajny kabel VFD rozwiązuje problem z hałasem elektrycznym poprzez zapewnienie odpowiedniego uziemienia, izolacji, ekranowania i "utwardzania" bezpieczeństwa przemysłowego w celu ochrony infrastruktury sieci i systemu sterowania.

Dobrą wiadomością jest to, że teraz dostępny jest wysokowydajny i bardzo elastyczny przewód Belden VFD. Przyjrzyjmy się zastosowaniom VFD, które wymagają bardzo elastycznego kabla i zobaczmy, w jaki sposób nasze nowe produkty ułatwiają instalację bez poświęcania jednego z kluczowych elementów potrzebnych do uzyskania wysokiej wydajności.

Zastosowania kabli High Flex VFD
Istnieją dwie ogólne kategorie zastosowań VFD, które wymagają bardzo elastycznego kabla:

1. Zastosowania stałego ruchu
W tych zastosowaniach VFD silniki są montowane na maszynach lub robotach, takich jak w produkcji samochodów lub na urządzeniach przemysłowych, takich jak wtryskarki. Zastosowania te wymagają zgodności z normą NPFA 79 (National Fire Protection Association) dla ciągłego ruchu. (W Europie podobny standard to IEC 602041.1.)


2. Zastosowania, w których elastyczny kabel sprawia, że ​​instalacja jest łatwiejsza
Dla tych zastosowań VFD ważna jest możliwość manipulowania kablem. Przykłady obejmują VFD, które są używane do:
·    Uruchomienia urządzeń procesowych i maszyn
·    Zasilania pomp do przesuwania płynów
·    Napędzania wentylatorów do przenoszenia powietrza
·    Uruchomienia przenośników do transportu szerokiej gamy materiałów
·    Poruszania ramionami robotów do różnych celów

Takie sytuacje często wymagają poprowadzenia dużych kabli w ciasnych przestrzeniach w szafach, gdzie poprawiony promień gięcia i elastyczność są kluczowe dla łatwej instalacji.

Elastyczny kabel do zastosowań VFD - wymagania
Aby spełnić wymagania wyżej opisanych zastosowań, wybierz kabel VFD z:
·    Wystarczającą elastycznością - potrzeba wielu zakresów elastyczności, z 10 milionami cykli zginania dla ciągłego ruchu i zastosowań na maszynach, zgodnie z NFPA 79.
·    Łatwą obsługą - druty z cienkiej żyły miedzianej (z 2000 pojedynczych pasm lub więcej) i giętkie, wykonane z przemysłowego plastiku TPE zapewniają łatwą obsługę kabli podczas instalacji.
·    Utwardzeniem w celu powstrzymania hałasu i wytrzymania trudnych warunków - w szczególności kabel VFD musi zostać zaprojektowany, aby uzyskać optymalną wydajność elektryczną i wytrzymałość fizyczną, znacznie wykraczając poza specyfikacje konstrukcyjne. Istotne znaczenie mają ekranowanie, uziemienie, izolacja i skręcanie.
o  W przypadku izolacji sprawdź, czy jest wykonana z polietylenu "cross-linked" (XLPE). XLPE wytrzymuje napięcia 3 razy wyższe niż w przypadku PVC/nylonu, chroniąc systemy VFD. XLPE zwiększa również wydajność przenoszenia mocy z silnika do napędu i pozwala na dłuższe przebiegi kabli.

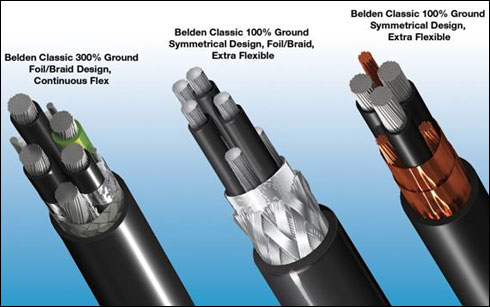

·    Wysoką zawartością miedzi - wysoka zawartość miedzi kontroluje hałas elektryczny generowany przez VFD, poprawiając wydajność i niezawodność systemu VFD. Niektóre marki poświęcają ochronę miedzi, aby obniżyć koszty - upewnij się, że wybrany przewód ma odpowiednią ilość miedzi do zastosowania. Uziemienie i folia/plecionka zaprojektowane dla nowych wysokoprężnych kabli VFD firmy Belden, pokazanych poniżej, szczególnie dobrze kontrolują zakłócenia elektryczne.
·    Klasyfikacją UL, C (UL), IEC i inne - pełny zakres zapewnia wszechstronność zastosowań.
·    Długą gwarancją - 10-letnia gwarancja niezawodnej zainstalowanej wydajności zmniejsza całkowite koszty posiadania (Total Cost of Ownership).

Przewód VFD o wysokiej elastyczności i wysokiej wydajności zapewnia najlepszy zwrot z inwestycji
Wybór i specyfikacja kabla VFD są trudne, ponieważ nie ma dla nich żadnych standardów. Obecnie na rynku jest wiele kabli, które są kablami VFD, ale wiele z nich nie działa dobrze i prowadzi do kosztownych problemów z systemem VFD, przestojami, a nawet kwestiami bezpieczeństwa.

Nowy wysokoprężny kabel VFD firmy Belden został zaprojektowany tak, aby chronić systemy VFD przed hałasem elektrycznym i zapewniać wysoką elastyczność w łatwej instalacji. Pamiętaj, że ilość miedzi w kablu i właściwa instalacja to dwa kluczowe elementy, które najbardziej bezpośrednio wpływają na działanie systemu VFD.


Teraz możliwe jest przesyłanie mocy potrzebnej do napędzania przemysłowych silników maszynowych w celu ciągłego ruchu lub zastosowań o ograniczonej przestrzeni z bardzo wysoką niezawodnością.

Aby ocenić nowy wysokoprężny kabel VFD od Belden osobiście, poproś o bezpłatną próbkę, klikając TUTAJ.
Aby uzyskać dalsze wskazówki dotyczące wyboru kabla VFD, zapoznaj się z tym wpisem.

Czy miałeś problem z instalacją kabli VFD, które nie były wystarczająco elastyczne? Czy doświadczyłeś problemów z szumem? Czekamy na wiadomość o wyzwaniach, którym stawiasz czoła i o tym, jak sobie z nimi radzisz!
