Plug-and-Produce to klucz do inteligentnej fabryki przyszłości - część 3

Thomas Schoepf

Firmy i kraje z całego świata rywalizują o zwiększenie udziału w rynku we wszystkich sektorach produkcyjnych. Kluczowym sposobem konkurowania jest zwiększenie produktywności, miary wydajności w stosunku do wkładu i jest ona ulepszana dzięki wykorzystaniu technologii cyfrowych, takich jak technologie Industrial Internet of Things (IIoT).

Strategia niemieckiego rządu w zakresie skomputeryzowanego wytwarzania, Industrie 4.0, przewiduje inteligentne fabryki, które są ze sobą połączone i inteligentne, produkując tylko to, co jest potrzebne. W tych fabrykach większość kontroli odbywa się na poziomie pola i wykorzystuje się urządzenia "plug-and-produce". Te urządzenia są po prostu włączone i voila! - działają.

W poprzednich artykułach z tej serii przyglądaliśmy się trendom napędzającym rozwój produktów typu "plug-and-produce", kluczowym ich zaletom i przykładom zastosowań. Przeanalizowaliśmy także początkowe typy urządzeń typu "plug-and-produce" i ich cechy.

Teraz przejdźmy do pułapek, których należy unikać przy wyborze produktów typu plug-and-produce na poziomie podstawowym i rozwiązań, które Belden oferuje dla następnej generacji systemów produkcyjnych.


Jakie są kluczowe kryteria wyboru rozwiązań Plug-and-Produce?
Kiedy projekty automatyzacji przechodzą na etap implementacji, mogą pojawić się wewnętrzne i zewnętrzne naciski, aby szybko wybrać i zainstalować rozwiązanie. Jednak, aby uniknąć problemów związanych z niezawodnością po instalacji, nie należy pomijać trzech krytycznych czynników jakości.

1. Wybierz rozwiązania oparte na standardach
Starsze systemy oparte na zastrzeżonych technologiach ograniczają wybór produktów i opcje integracji. To ograniczenie skłoniło sprzedawców do tworzenia produktów, które wspierają standardy branżowe, tworząc drogę dla interoperacyjności i przygotowując grunt pod dalszy postęp.
Dlatego zawsze, gdy jest to możliwe, wybierz rozwiązanie obsługujące popularne przemysłowe protokoły Ethernet, takie jak PROFINET, EtherNet/IP i EtherCAT

2. Wybierz metalową obudowę zamiast plastikowej
Trudno jest wybrać odpowiednią obudowę, ponieważ wiele produktów znajduje się w szerokiej gamie powłok ochronnych i obudów, z których każdy nadaje się do różnych zastosowań. Jednak podstawowym i ważnym wyborem jest wybór metalowej obudowy zamiast tej plastikowej. Właśnie dlatego:

·    Dzięki temu moduł jest mechanicznie wytrzymały.
·    Poprawia to wydajność, ponieważ obudowa chroni wewnętrzne elementy przed ekstremalnymi warunkami środowiskowymi.
·    Sprawia, że ​​połączenia są łatwiejsze i bardziej niezawodne dzięki zastosowaniu złączy śrubowych.


Ponadto, nie wierz w przekonania, że obudowa metalowa jest droga. Myśl o tym, że plastik jest tańszy i lżejszy, przeważa, podczas gdy w praktyce ciężar modułu nie jest determinowany przez podwozie, ale przez formowanie - a wszystkie wewnętrzne listwy wykonane są z tworzywa sztucznego.

3. Wybierz produkty z przełącznikami mechanicznymi dla wyboru protokołów
Niektóre produkty wykorzystują oprogramowanie do określenia, który protokół jest używany, ale wybór jest łatwiejszy i bardziej niezawodny, gdy zostanie dokonany za pomocą przełącznika mechanicznego. Protokoły różnią się znacznie w zależności od zastosowania i regionu. Aktywne moduły I/O załadowane wieloma protokołami w jednym urządzeniu - a zatem zdolne do pracy w różnych systemach sieciowych - ułatwiają projektowanie i używanie tej samej maszyny w Europie i Stanach Zjednoczonych.

Jakie rozwiązanie na poziomie podstawowym oferuje Belden?
Belden i jego grupa Lumberg Automation opracowali rozwiązanie systemowe na poziomie podstawowym, zbudowane na zasadach plug-and-produce o nazwie LioN-Power System. Jest idealne dla inżynierów, którzy zmagają się z ograniczeniami przestrzennymi i budżetowymi oraz większymi wymaganiami dotyczącymi mocy i wydajności.


Zestaw produktów współpracuje ze sobą w sposób umożliwiający interoperacyjność po stronie systemu. Rodzina produktów obejmuje:

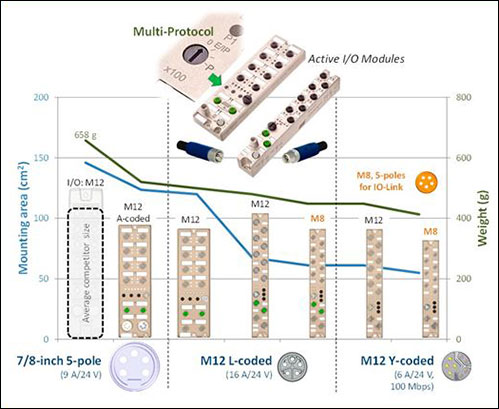

Te uniwersalne moduły I/O obsługują zarówno protokoły PROFINET i EtherNet/IP, jak i ich bardzo różne komponenty zasilania. Ich zdolność do obsługi wielu protokołów zmniejsza liczbę wymaganych przedmiotów lub części zamiennych.

Urządzenia mogą być instalowane bezpośrednio na maszynach w dłuższych łańcuchach, eliminując nadmierne koszty okablowania dzięki:
·    Zredukowanej wadze i rozmiarowi
·    Solidnym ocenom IP67/69K
·    Zasilaniu 16-amperowym

Ogólnie rzecz biorąc, cechy tego produktu sprawiają, że jest on ekonomiczny, łatwy w obsłudze i elastyczny.

Jednostki DCU LioN-Power (jednostki sterowania rozproszonego)
Urządzenia te wykonują szereg funkcji - od prostych operacji logicznych do rozwiązywania bardziej złożonych problemów sterownikowych. Różne dostępne modele mogą działać jako niezależne sterowniki lub we współpracy z centralnym sterownikiem PLC. Jeśli używane są z centralnym sterownikiem PLC, DCU zmniejszają zarówno obciążenie pracą w PLC, jak i w komunikacji z magistralą.

Kompaktowe złącza M12 to wydajne rozwiązanie wykorzystujące kable od 1,5 mm² do 2,5 mm² do przesyłania z dużą mocą na duże odległości. Te nowe złącza M12 (kodowane S?, L?, K? lub T?) upraszczają prace związane z okablowaniem i oszczędzają znaczną przestrzeń na urządzeniu w porównaniu z konwencjonalnymi złączami 7/8 cala.

Te wiązki zapewniają wyjątkowe możliwości obsługi i, wraz z rozszerzonym zakresem mocy, zapewniają bardzo wysoką niezawodność i łatwą instalację w terenie. Oprócz stopnia ochrony IP65 (dla łączników zatrzaskowych) i do wartości IP69K (wersje śrubowe) spełniają najwyższe światowe standardy branżowe.


Rozwiązania "One-stop" przemysłowej łączności dla IIoT
Wybierając produkty typu "plug-and-produce" dla następnej generacji systemów produkcyjnych, należy dokładnie rozważyć obszary, które przyczyniają się do wysokiej niezawodności. Obejmują one obsługę wielu standardowych protokołów branżowych, łatwość wyboru protokołu i dostępność modułów z obudową metalową.

Wybierz również zestaw produktów, które współpracują ze sobą bezproblemowo, takie jak LioN-Power System od Belden dla zapewnienia interoperacyjności po stronie systemu.
Aby uzyskać więcej informacji na temat projektowania kompaktowej infrastruktury sieci i sterowania na poziomie pola, które pomoże Twojej organizacji w osiągnięciu wydajności i elastyczności Industrie 4.0, pobierz publikację dostępną TUTAJ.

Czy używasz teraz jakichkolwiek rozwiązań plug-and-produce? Czy obniżają one koszty? Czekam na wiadomość od Ciebie.
